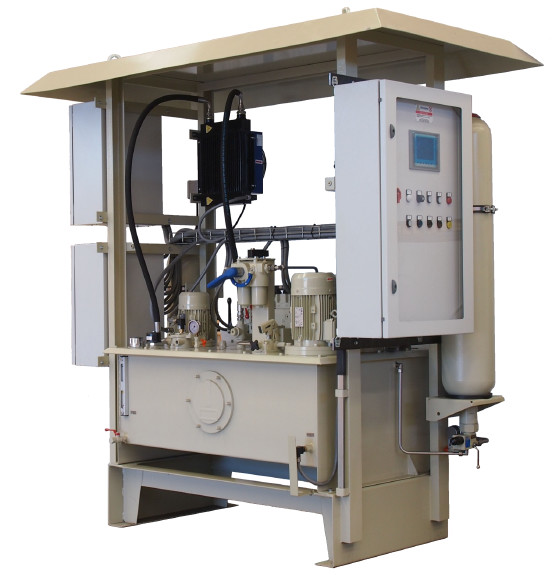

Sistem Kontrol Hidrolik Listrik / Unit Daya Hidraulik Yang Dilengkapi Dengan Pintu Inspeksi

Sistem pengaturan

Unit daya hidrolik dilengkapi dengan tangki baja yang cocok untuk layanan luar ruangan yang dapat mengumpulkan volume penuh dari minyak yang ada di sirkuit. Tangki dilengkapi dengan pintu inspeksi, pernafasan dengan filter, 2 sakelar level, 1 sakelar suhu, 1 indikator level visual.

Dua kelompok pompa motor utama P1 dan P2, masing-masing dilengkapi dengan motor listrik, disediakan di tangki; pompa pemindahan tetap mampu menghasilkan laju aliran yang dibutuhkan pada tekanan 200 bar.

Grup penyaringan / pengkondisian yang disusun oleh pompa perpindahan tetap P3, filter dengan clogging detector (DPS3) dan exchanger (R) dengan kipas yang dipandu oleh termostat internal disediakan di kapal.

Fungsi pompa utama adalah:

n ° 1 pompa aktif, untuk mempertahankan semua katup kontrol dalam posisi tertutup / terbuka atau di bawah kendali kontinu.

n ° 1 pompa siaga diaktifkan pada sinyal alarm dari sakelar tekanan rendah yang dipasang pada pompa berjenis biasa

Laju aliran pompa cukup untuk memastikan waktu langkah maksimum yang diperlukan dalam mode kontrol untuk setiap katup tanpa melibatkan intervensi akumulator.

Empat sakelar tekanan dipasang di manifold pengiriman umum dari grup pompa-motor, sebagai berikut:

PS1 memasok "sinyal tekanan oli rendah"

PS2 memasok "sinyal tekanan oli minimum" (mis. Plant out of commission).

PS3 menghentikan pompa aktif

PS4 memulai pompa aktif

Satu akumulator A1, yang secara konstan dimasukkan pada manifold pengiriman, dipasang pada unit daya hidrolik untuk memberikan penggantian bebas masalah dari grup motor / pompa ke yang lain.

Katup pelimpah VS3 mengontrol tekanan oli di sirkuit utama.

Dua katup pengaman bertekanan maksimum VS1 dan VS2 dipasang pada pengiriman pompa.

Filter ganda F yang dilengkapi dengan detektor penyumbat listrik DPS1-DPS2 dipasang di outlet unit daya.

Unit daya hidrolik dilengkapi dengan dua kotak terminal: yang pertama ditujukan untuk kabel instrumen, yang kedua untuk motor listrik.

Satu akumulator (20 liter) membantu pompa untuk mengontrol dan tindakan cepat dari katup yang terhubung.

Katup solenoid untuk aksi darurat dan katup proporsional untuk mode kontrol dipasang pada silinder hidrolik.

Pilihan:

Sistem pemanas

Akumulator (10 liter)

Katup pelepas tekanan untuk akumulator dengan sertifikasi PED

Pompa tangan

Mengisi minyak terlebih dahulu

Unit pengisian dan pengujian untuk akumulator

Kabinet dengan PLC untuk manajemen HPU (tidak ada catu daya solenoid)

Servocylinders dengan solenoid bawaan dan katup proporsional.
