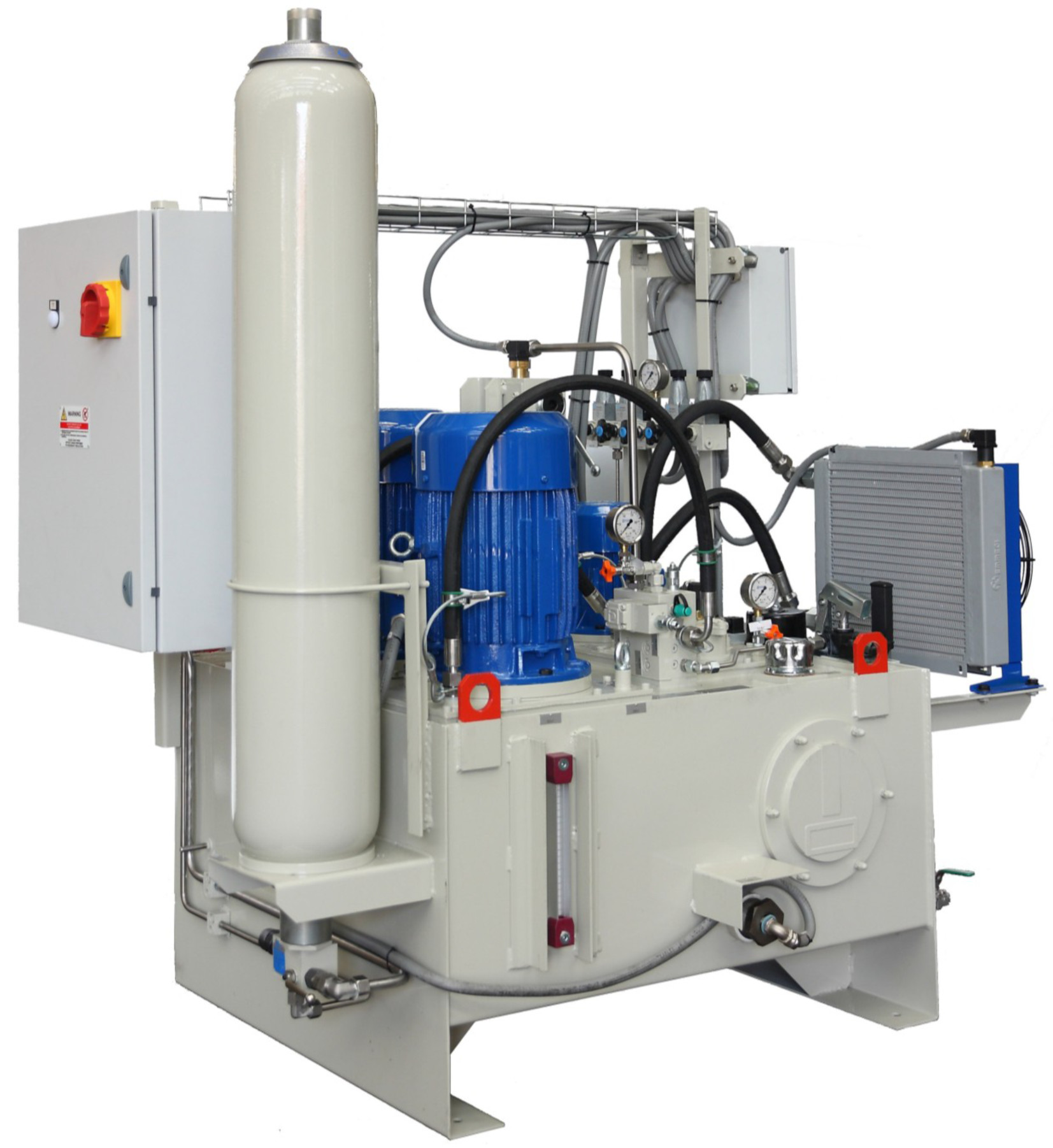

Sistem Kontrol Hidraulik HCP / Sistem Remote Control Katup Hidraulik Industri

PANEL KONTROL HIDROLIK (HCP)

Panel kontrol untuk katup kontrol terdiri dari:

Katup proporsional SV, dilengkapi dengan sirkuit elektronik bawaan

ON-OFF, dua posisi solenoid valves (EV), untuk melakukan tindakan darurat

aki

Panel kontrol untuk katup ON-OFF terdiri dari:

ON-OFF, dua posisi solenoid valves (EV), untuk melakukan tindakan darurat

aki

Waktu respons katup ON-OFF dapat disesuaikan secara terpisah oleh perangkat pelambatan yang sesuai.

Sirkuit hidraulik harus dilengkapi dengan katup gerbang untuk memungkinkan tindakan perawatan.

Siklus lengkap diperbolehkan, ketika pompa diam, dalam waktu 15 menit dari penghentian pompa, karena kebocoran.

Pilihan:

Pompa tangan

Sertifikasi SIL 2 untuk tindakan kegagalan

Kabinet kontrol listrik dilengkapi dengan pengumpan / transformator redundan untuk sirkuit bantu (240 Vac 24 Vdc), lampu peringatan, lampu, kontaktor, dan komponen lain yang diperlukan untuk memberikan efisiensi seluruh peralatan hidrolik.

Kabinet, dilengkapi dengan kipas (ekstraktor) lengkap dengan kartrid yang dapat diganti, termasuk soket listrik tambahan.

Diproduksi sesuai dengan standar industri, dengan derajat perlindungan minimum IP42, memiliki sistem kontrol untuk katup solenoida darurat dan 1 PLC untuk mengelola Unit Daya Hidraulik, Panel Kontrol, dan sinyal interchange dengan ruang kontrol.

Sirkuit bantu dilindungi secara terpisah, bahkan ketika redundan (kontrol pompa, catu daya PLC, dan katup proporsional).

Entri kabel dari bawah.

Kabel max beroperasi dari kabinet ke panel kontrol. 200 m.

Resistansi maksimum dari kabel pasokan katup proporsional 2 W.

Perkiraan ukuran 1200 x 2000 (+ 100) x 600 mm.

Lampu peringatan dan tombol push berikut dipasang di bagian depan:

Lampu:

Nyalakan

Alarm utama

Peringatan

Tekan tombol:

Keadaan darurat

Atur ulang alarm

Pompa mulai

Pompa berhenti

Pemilih operasi otomatis / manual.

FUNGSI PENGENDALIAN PLC

Silinder dikelola oleh satu PLC, yang terletak di dalam kabinet listrik. PLC mengontrol posisi silinder sesuai dengan titik setel yang ditransmisikan oleh Ruang Kontrol, dan mengelola kegagalan dan sinyal darurat serta penggantian pompa.

PLC dilengkapi dengan tampilan dan keyboard yang memungkinkan untuk memeriksa parameter yang diprogram di situs, dan memodifikasinya jika diperlukan.

Akses ke modifikasi parameter dilindungi oleh kata sandi.
